前面我们介绍了《广西顶博发电机组制造I号喷油泵由分泵、油量控制机构、传动机构和泵体四部分》，推荐大家阅读，今天顶博电力为大家介绍I号喷油泵调速器的构造。

  I号喷汽助力泵调压器为机戒全过程式调压器，其结够如随时。I号喷汽助力泵调压器一般由动力器件、飞球、调压气弹簧、传动装置结构区域和操控结构区域等结构。I号喷汽助力泵调压器的动力器件为有着60°。锥面的动力器盘。在动力器盘的内测有5个沿径向的半半圆形凹面。动力器盘压紧在动力器轴套上而与之串成一起，进而能够 半圆键和拧紧螺母使其和喷汽助力泵的凸轮轴轴连结。

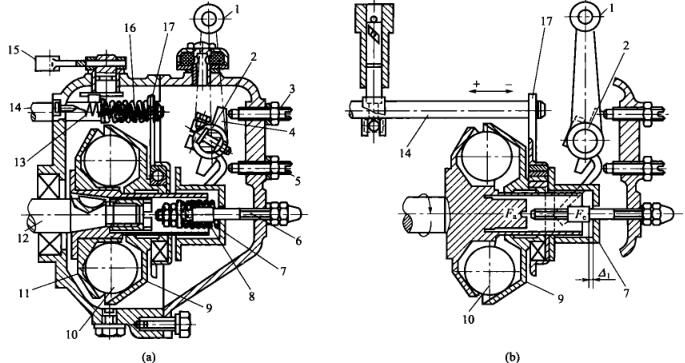

I号喷油泵调速器的构造

1-调速手柄 2-调速弹簧 3-高速限位螺钉 4-调速限位块 5-怠速限位螺钉 6-油量限位螺钉 7-滑套 8-校正弹簧 9-推力盘 10-飞球11-驱动盘 12-凸轮轴 13-启动弹簧14一拉杆 15-停车手柄 16-停车弹簧 17-传动板

  六大网套直径为25.4mm的飞球置放控制盘的凹槽体，随控制盘一起来平移。飞球另外一个侧为与中心线成45°锥面的扭力盘，扭力盘滑套在控制轴套上。本职工作时飞球的离脑力力的作用在扭力盘上，其支承分力Fa.将使扭力盘沿支承运动。服装在扭力盘.上的运动滚针轴承和传送系统板也一起运动。传送系统板上边套在提供的油撑杆上，以至于提供的油撑杆也一起运动，可以变化提供的油量。

  在调速器纵轴上套有一根扭簧，即调速弹簧。扭簧两端压在滑套上，滑套端面则紧靠传动板，当传动板向左移动时，需要克服弹簧的压力。转动调速手柄即可改变扭簧的压力，因而改变了调速器起作用的转速。

  在操纵轴上装有调速限位块它随调速手柄一道转动。顺时针转动调速手柄，使调速限位块上端与高速限位螺钉相碰时，调速弹簧的预紧力最大，对应于柴油机最高转速工况(一般即为标定转速)。反时针转动调速手柄，使限位块下端与怠速限位螺钉相碰，调速弹簀的预紧力最小，对应于柴油机的最低转速工况。
